格兰菲携首款ARM SoC芯片GF800亮相工博会

率先将自有GPU IP集成至ARM SoC，以关键IP与软硬件全栈协同构建平台能力

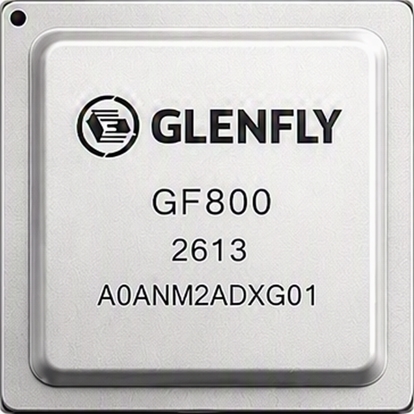

格兰菲智能科技股份有限公司（以下简称“格兰菲”）在第二十六届中国国际工业博览会（ 以下简称“ 中国工博会” ）上介绍和展出了首款自研ARM架构SoC芯片GF800及其板卡。SoC产品搭载8核Arm Cortex-A78处理器与格兰菲自有GPU，并集成专用神经网络处理单元（NPU）、多媒体、显示、安全及高速接口能力，作为公司在系统级芯片领域的重要布局，GF800不仅实现了自主GPU技术从独立芯片向SoC平台的跨越，也标志着格兰菲在图形、通用计算、人工智能和系统平台领域多年的技术积累迈入全新的发展阶段。

自有GPU IP成为GF800最鲜明的差异化标识。

GF800最大的特色在于将格兰菲自主研发并持续演进的GPU架构首次集成到SoC平台之中。当前ARM SoC产品普遍采用第三方授权GPU方案，而GF800则以自主GPU为核心构建系统平台能力，形成覆盖CPU、GPU、NPU以及基础软件生态的完整技术体系。为产业链提供了更加自主、安全且具有差异化竞争优势的新选择。

GF800 GPU支持DirectX 12、OpenGL 4.6、OpenGL ES 3.2、OpenCL 3.0与Vulkan 1.3，支持本地SLM（Small Language Model）及多精度AI计算。产品不仅面向图形显示与渲染，也可承载通用并行计算和AI相关负载，为智能终端及行业应用提供统一的图形与计算基础。

关键IP自主布局与软件栈协同，为系统级性能优化打开空间。

GF800围绕GPU、AI计算、多媒体、显示、安全等关键核心技术形成自主IP布局，并与格兰菲自研Glenfly HMUA硬件架构、Glenfly HUCA软件平台及驱动软件体系协同演进。芯片、驱动、编译与应用适配可在统一技术路径下联动优化，减少跨供应商协同带来的接口与调优限制，更有利于针对具体场景进行任务调度、数据流管理、内存访问和算子适配。

在通用计算方面，GF800配置8核Arm Cortex-A78 CPU；配备专用NPU，支持低功耗AI应用。内存支持双通道64-bit LPDDR4X-4266或LPDDR5-6400，为CPU、GPU、NPU及多媒体单元协同运行提供高带宽数据基础。

多媒体与显示能力面向高分辨率、复杂终端形态。

GF800支持8K H.265、H.264、VP9与AV1视频解码，并支持4K H.264和H.265高清编码；支持6组MIPI CSI-2输入、2组DSI输出，以及3组HDMI 2.1、eDP 1.4b或DP 1.4输出，可满足多路视觉输入、高清显示与多媒体处理需求。

产品同时提供PCIe 4.0、USB 3.2、SATA、eMMC、SDIO等接口，便于连接高速存储、外设和扩展模块，覆盖边缘设备、工业计算、机器视觉及机器人等多样化产品形态。

安全方面，GF800支持TrustZone安全架构，支持HMAC-SHA1/224/256/384/512/SM3/MD5消息认证，支持SHA1/224/256/384/512等加密算法，并支持AES-ECB、CBC、CTR、OFB、XTS、CBC-MAC、CMAC、CCM、GCM等分组密码工作模式，覆盖128-bit、192-bit和256-bit密钥规格，为终端可信运行与数据保护提供硬件基础。

从单一芯片竞争走向平台能力竞争。

GF800以自有GPU IP为核心差异点，通过关键IP自主布局和软硬件全栈协同，将图形、通用计算、AI、多媒体、显示与安全能力汇聚于单一平台，为合作伙伴降低系统集成与适配复杂度，并提供面向具体应用持续调优的技术基础。

格兰菲表示，GF800是公司由自主GPU能力向系统级SoC平台延伸的重要里程碑。未来，公司将继续围绕自主GPU、关键IP、软件栈与系统平台推进技术迭代，深化与操作系统、整机、行业应用及生态伙伴的协同，推动国产智能计算平台在更多终端与行业场景中落地。
